Hamburger Hafenbahn

Fahrzeug- und Lebenslaufdaten

MAN-
Triebwagen VT 4.42


von 1956 bis 2008
ANB VT- 1956 HHB VT 4.42- 2001 FhH VT 4.42- 2013

Fahrzeugdaten:
Fahrzeugart: Dieseltriebwagen Hersteller: MAN, Werk Nürnberg
Bauart/Gattung: VT Fabrik-Nr.: 142 781
Baujahr: 1956 Achsfolge/Achsen: Bo
LüP: 16200 mm Radstand: 9000 mm
Original-Motor: Einbau 1956 Motor-Hersteller: MAN
Motortyp: MAN Typ D 1246 M2 TU Motor-Leistung: 150 PS bei 2000 U/min
Austausch-Motor: Einbau 1960er Motor-Hersteller: MAN
Motortyp: MAN Typ D 1546 MTU2S Leistung: 132 KW, 180 PS bei 2000 U/min
Getriebe: ZF „Hydromedia“ 3 HM 60 Antrieb: Hydrodynamischer Drehmomentwandler
mit 3-Gang-Zahnrad-Getriebe
Bremse: Knorr Druckluftbremse Bauart VI
mit Steuerventil F 111
Antrieb: Hydrodynamischer Drehmomentwandler
mit 3-Gang-Zahnrad-Getriebe
Länge Wagenkasten: 15200 mm Breite Wagenkasten: 2950 mm
Höhe Wagen über SO: 3450 mm Höhe Fußboden über SO: 1100 mm
Max. Geschwindigkeit: 70 km/h Dienstgewicht: 18,3 t
Sitzplätze: 50 (Orig. 70) Stehplätze: - (Orig 45)


Lebenslaufdaten:
18.04.1956 Auftragsbestätigung von MAN für die Lieferung von 2 Leichtdieseltriebwagen VT 1 und VT 2
zum Kaufpreis für ein Triebfahrzeug von DM 158 967,--
19.06.1956 Anlieferung auf eigener Achse bei Alsternordbahn ANB Kaltenkirchen
26.06.1956 Abnahme nach erfolgreicher Probefahrt von Hamburg-Altona nach Ulzburg und zurück
27.06.1956 Indienststellung bei Alsternordbahn ANB mit der Betriebs-Nr.: VT 2 / später 4.42
Einsatzort BW Kaltenkirchen
02.03.1977 Verkaufsvertrag des Triebwagen VT4.42 zwischen ANB und Strom und Hafenbau, Hafenbahnabteilung
Verkaufswert DM 7.000,-- plus 11% Ust.
26.04.1977 Anlieferung an Hamburger Hafenbahn Zentralwerkstatt
Einsatz als Hafenbahn Inspektionsfahrzeug mit der Betriebs-Nr.: VT4.42
ab 05.1977 Umbau der Inneneinrichtung mit Repräsentationstisch, daher weniger Sitzplätze
Interner Hafenbahn-Name "Fridolin"
__.__.1977
__.__.2005
Zwischen 1977 und 2005, also fast 30 Jahre im Einsatz als Inspektions-und Bereisungsfahrzeug
bei der Hamburger Hafenbahn
__.03.1984 Im Einsatz mit anderen Triebwagen in Hamburg-Altona,
aus Anlaß der Jubiläumsfeiern 100 Jahre Eisenbahndirektion Hamburg-Altona
05.11.1999 Letzte durchgeführte Untersuchung bei der Hafenbahn
nächste fällige Untersuchung wäre am 05.11.2005 gewesen
__.__.1995
__.__.2001
In dieser Zeit erhielt der Triebwagen eine Neulackierung und neue größere Seitenbeschriftung
__.__.2005 Im Sommer 2005 wegen Getriebeschaden abgestellt auf dem Werkplatz Technischer Betrieb HE
24.01.2008 Unterzeichnung eines Schenkungs-Vertrages für den Triebwagen an die Stiftung Hamburg Maritim SHM
die nun der neue Eigentümer ist
29.05.2008 Die Hamburger Hafenbahn überführt den Triebwagen per Diesellok an seinen neuen Standort;
der Verein Freunde der historischen Hafenbahn als Betriebsverein
unter dem Dach der Stiftung Hamburg Maritim
übernimmt die Betreuung ( Instandsetzung und Betrieb )
31.05.2008 vh, Triebwagen steht an seinem neuen Standort am Schuppen 50
__.01.2016 vh, die Reparatur und Aufbereitung des MAN Triebwagens beginnt
16.09.2016 Hafenbahnfest 150 Jahre Hafenbahn: Triebwagen VT 4.42 wird am Hafenbahn Standort Spreehafen
der Öffentlichkeit vorgestellt
.
.
Die weitere Auflistung der Lebenslaufdaten vom Triebwagen VT 4.42
Weiter  Bitte hier klicken

Stand der Daten: 09/2016

Nach oben  Zur nächsten Galerie


Fotogalerie: VT2 / VT4.42 bei der ANB, AKN:
Bild 1a-1 - 1956 Bild 1a-2 - 1956 Bild 1a-3 - 1950/60er Bild 1a-4 - 1960er Bild 1a-5 - 1960er
Bild 1a-6 - 1967 Bild 1a-7 - 1967 Bild 1a-8 - 1970er Bild 1a-9 - 01/1972 Bild 1a-10 - 01/1972
Bild 1a-11 - 1974

Nach oben  Zur nächsten Galerie


Fotogalerie: VT4.42 bei der Hamburger Hafenbahn:
Bild 2a-1 - 1979 Bild 2a-2 - 05/1980 Bild 2a-2 - 1980er Bild 2a-2 - 05/1980r Bild 2a-2 - 05/1980
Bild 2a-2 - 05/1980 Bild 2a-8 - 05/1980 Bild 2a-3 - 1980er Bild 2a-4 - 05/1981 Bild 2a-10 - 05/1981
Bild 2a-6 - 05/1981 Bild 2a-7 - 05/1981 Bild 2a-9 - 05/1981 Bild 2a-8 - 05/1981
Bild 2b-1 - 03/1984 Bild 2b-1 - 03/1984 Bild 2b-3 - 03/1984 Bild 2b-4 - 03/1984 Bild 2b-5 - 03/1984
Bild 2b-6 - 03/1984 Bild 2b-8 - 03/1984 Bild 2b-7 - 03/1984 Bild 2b-9 - 03/1984 Bild 2b-10 - 03/1984
Bild 2b-11 - 09/1989 Bild 2b-12 - 09/1989 Bild 2b-13 - 09/1989
Bild 2c-1 - 08/1991 Bild 2c-1 - 09/1993 Bild 2c-2 - 09/1993 Bild 2c-3 - 1995 Bild 2c-4 - 09/1995
Bild 2c-5 - 09/1995 Bild 2c-6 - 09/1995 Bild 2c-7 - 09/1995
Bild 2c-8 - 10/2001 Bild 2c-9 - 10/2001 Bild 2c-10 - 10/2001 Bild 2c-11 - 10/2001
Bild 2d-1 - 03/2006 Bild 2d-2 - 05/2006 Bild 2d-3 - 06/2006 Bild 2d-4 - 06/2006 Bild 2d-5 - 06/2006
Bild 2d-6 - 04/2007 Bild 2d-7 - 05/2007 Bild 2d-8 - 05/2007 Bild 2d-9 - 05/2007 Bild 2d-10 - 00/2008




Videogalerie:
VT442 - video2627-b14 VT442 - video2621-b08



Modellgalerie:

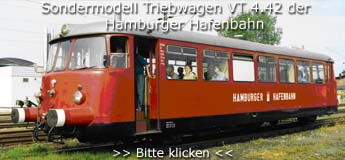

Tw VT 4.42 - 1979
